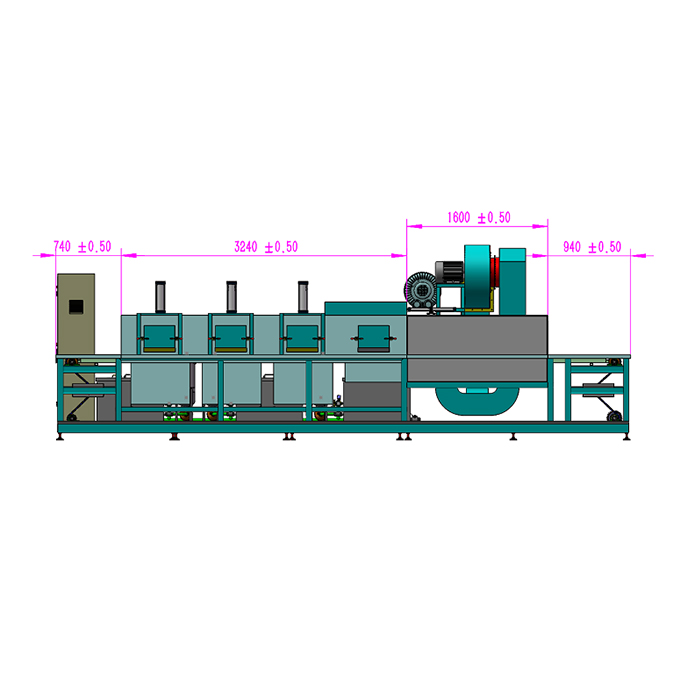

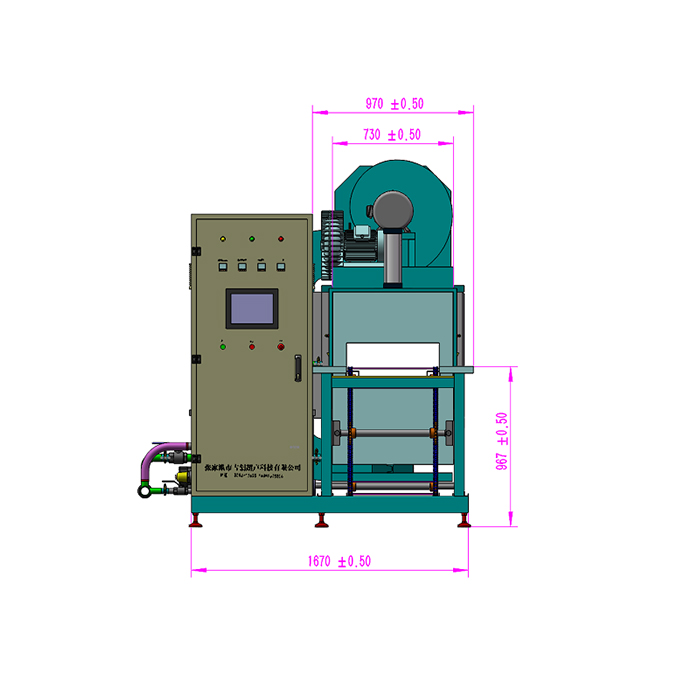

设备名称：RZLD-500通过式喷淋清洗烘干上油线。

二、 概述：RZLD-500通过式喷淋清洗烘干涂油机适用于零件的清洗后涂油。该设备有1个空位吸雾、1个喷淋粗洗、1个空位隔水、1个喷淋清洗、1个空位隔水、1个喷淋漂洗，1个风泵扫动切水，1个热风烘干、1个风机冷却、1个空位吸油、1个雾化涂油、1个空位吸油、共5个工位。其工作原理是人工将欲清洗工件放置在不锈钢履带上，然后按照一定的工艺程序粗洗、清洗、漂洗、风泵扫动切水、烘干、冷却、过渡、雾化涂油后卸料。设备外形美观，结构合理，使用寿命长，是理想的清洗烘干涂油设备。

本设备具有如下特点：

1. 清洗工件自动传送；

2. 专用不锈钢网带采用特殊工艺制成，使设备运行安全可靠；

3. 根据工件清洁度要求，任意调节清洗时间；

4. 电气部分及控制箱与整机连体安装与操作方便；

5. 上部防尘盖可打开，维护方便，使设备完整美观。

三、 设备主要构成

1. 上、下料台               1套（设备主线两端）

2. 空位吸雾                 1套

3. 喷淋粗洗系统             1套

4. 空位隔水系统             1套

5. 喷淋清洗系统             1套

6. 空位隔水系统             1套

7. 喷淋漂洗系统             1套

8. 风泵扫动切水系统         1套

9. 热风烘干系统             1套

10. 风机冷却系统             1套

11. 过渡系统                 1套

12. 空位吸油系统             1套

13. 雾化涂油系统             1套

14. 空位吸油系统             1套

15. 磁性分离系统             1套

16. 支架                     1套

17. 不锈钢履带               1套

18. 外封                     1套

19. 电控系统                 1套

四、 主要工艺流程

1. 清洗流程：人工上料→空位吸雾→喷淋粗洗→空位隔水→喷淋清洗→空位隔水→喷淋漂洗→风泵扫动切水→热风烘干→风机冷却→过渡→空位吸油→涂油（雾化式）→空位吸油→人工下料

主要参数：
