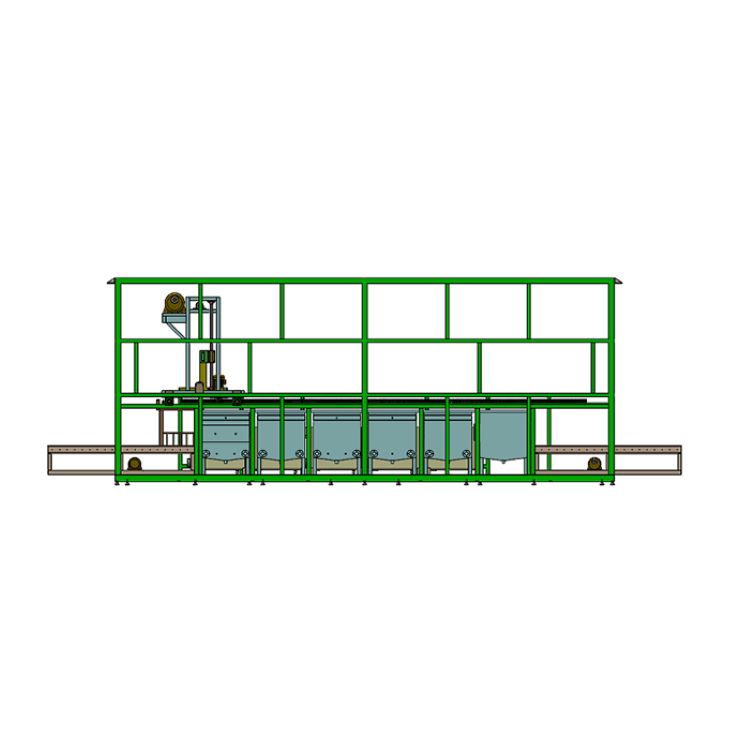

全自动回转超声波清洗机

---设备名称：全自动回转超声波清洗机

---概述：全自动回转超声波清洗机通过超声、漂洗等工序达到去除零件表面附着的油污、灰尘等杂质。该设备分别有1个超声粗洗槽、1个超声精洗槽、2个鼓泡漂洗槽、4个烘干槽，共八个工位。设备外形美观，结构合理，使用寿命长，是理想的清洗、清洗设备。

---设备主要构成

---上、下料台（φ50动力输送辊筒）   1套

---设备主线（8个工位）                    1套

---龙门臂传动系统（平移及升降）      2套

---旋转系统                                       8套

---底架                                             1套

---外封                                             1套

---电控系统                                      1套

---设备主要技术参数

---设备技术参数

---清洗清洗工件：前端盖、后端盖、

---处理能力：正常运行后3分钟/框

---工件篮框：420×550×500(mm)；数量：15只，旋转清洗框：Ф360×560（mm）

---清洗液：市水、清洗剂；

---清洗时间：3分/框（可调）；

---超声波：超声总功率9.6Kw、25KHz（超声粗洗槽4.8KW、超声精洗槽4.8KW）；

---设备外形尺寸(约)：10000×2400×3000(mm)；

---设备总功率（约）：155KW；

---环境要求：空气温度：0～40℃，相对湿度：≤85%；

---简要操作

---手工作业：作业者在设备两端进出料口装卸工件。

---自动作业：PLC、触摸屏自动操作控制工件自动经过各清洗工序。

---控制方式

---PLC程序控制器、触摸屏操作，整个操作界面依据人性化设计，全中文数字化操作界面，可根据清洗要求自行在控制面板上设定清洗工艺参数，如各工序时间、清洗液加温等。

---操作指示

---按钮、开关有灯光指示，主机的正面设有绿色、红色、及黄色显示灯，绿色表示正常工作，红色表示故障停机，黄色表示待机。

---保护设置

---电机、泵、风机过载保护。

---温度异常保护。

---超声波负载断路、短路保护。

---设备进出料口各安装紧急停车按钮和报警装置。

---液位控制欠液报警指示

---主要工艺流程

---清洗流程：人工装框上料（动力滚道输送）→超声粗洗（超声+电加热+温控+循环过滤）→超声精洗（超声+电加热+温控+循环过滤）→鼓泡漂洗（循环过滤+温控）→鼓泡漂洗（温控+长流水）→烘干（鼓风+温控+风泵）→烘干（鼓风+温控+风泵）→烘干（鼓风+温控+风泵）→烘干（鼓风+温控+风泵）→人工下料（动力滚道输送）

---注：该设备为根据清洗产品的特点，按照实际要求非标设计定制，灵活性强，可应用配套在各种行业设备的清洗工艺中。
